Частотные преобразователи IDS DRIVE серии C+

Частотные преобразователи IDS DRIVE серии C+
Частотные преобразователи IDS DRIVE серии C+

Цена: по запросу

Назначение


Частотные преобразователи IDS DRIVE серии C+ предназначены для работы в технологическом оборудовании (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.).

Частотные преобразователи IDS DRIVE серии C+ предназначены для работы в энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).

Частотные преобразователи IDS DRIVE серии C+ - это компактные универсальные модели.

Частотные преобразователи IDS DRIVE серии C+. Руководство по эксплуатации


Частотные преобразователи IDS DRIVE серии C+

• Частотный способ управления с широкими возможностями задания зависимости U вых = f(F вых).
• Синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с несущей частотой 16кГц (выбирается пользователем).
• Диапазон регулировки выходной частоты - 0,1…400 Гц.
Точность установки выходной частоты: - по цифровым входам 0,01%; - по аналоговым входам 0,1%.
• Диапазон напряжения питания: - для модели 220В - 180…250В; - для модели 380В - 340…460В.
• Пусковой момент - 150% номинального момента при Fвых і 1Гц.
• Перегрузочная способность - 150% номинального момента в течение 60 сек.
• Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
• Встроенный счетчик импульсов с внешнего датчика.
• Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
• Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
• Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения.
• Автоматический подъем начального пускового момента.
• Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC-программируемым логическим контроллером). Время каждого шага может быть задано пользователем в диапазоне 0…65000 сек.
• Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 6500сек).
• Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
• Встроенный пульт управления с пятиразрядным LED дисплеем.
• 6 цифровых многофункциональных программируемых входов.
• 2 аналоговых входа (4-20мА, -10/+10В).
• 1 релейный и 1цифровой (с открытым коллектором) многофункциональный программируемый выход.
• 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.
• 2 встроенных программируемых таймера.
• режим плавного уменьшения скорости за заданный промежуток времени, что может применяться в приводе наматывающего устройства для поддержания постоянной линейной скорости.

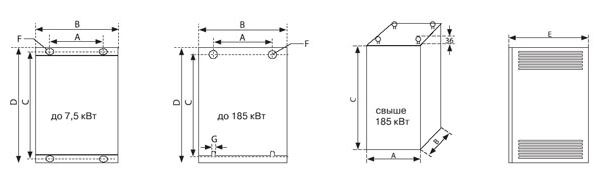

Обозначение Uвх, В Вых S, кВА Iном вых, А Pном. двиг., кВт A B C D E F Масса (нетто), кг Масса (брутто), кг
HC1C00D423B 1/3x230 1 2.5 0.4 74 85 130 141.5 113 d5 1.2 1
HC1C0D7523B 1/3х230 2 5 0.75
HC1C01D523B 1/3х230 2.8 7 1.5
HC1C0D7543B 3x380 2.2 2.7 0.75 89 100 140 151 116.5 1.5 1.2
HC1C01D543B 3x380 3.2 4 1.5
HC1C02D243B 3x380 4 5 2.2
