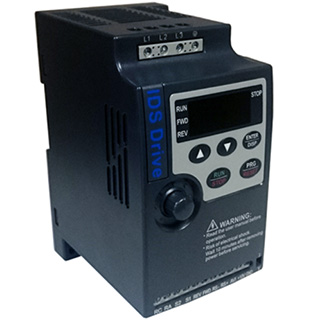

Частотные преобразователи IDS DRIVE серии Z
Цена: по запросу
Назначение
Частотные преобразователи IDS DRIVE серии Z предназначены для работы в технологическом оборудовании (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.).
Частотные преобразователи IDS DRIVE серии Z предназначены для работы в энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
Частотные преобразователи IDS DRIVE серии Z имеют возможность крепления на ДИН-рейку.
Частотные преобразователи IDS DRIVE серии Z. Руководство по эксплуатации
Частотные преобразователи IDS DRIVE серии Z
| Пункт | Серия «Z» |
| Вход | Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz |
| Выход | Напряжение 0~220V AC 0~380V AC |
| Частота 0,1~400Hz |
|
| Способ управления | Скалярный, V/F |
| Отображение | Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку, и т.д. |
| Основные функции | Разрешение установки частоты Цифровая настройка: 0.01Hz, аналоговая настройка: 0.1% максимальной выходной частоты |
| Точность выходной частоты 0.01Hz |
|
| Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. |
|
| Контроль за вращающим моментом Автоматическое: повышение момента может быть установлено автоматически согласно фактической нагрузке; Ручное: 0.0~20.0%. |
|
| Многофункциональный вход 4 многофункциональных входных терминалов для управления вход скоростью с 15 шагами, 4 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. |
|
| Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности и программируемой операции, и т.д. |
|
| Ускорение/замедление 0~999.9s отдельная установка времени ускорения / замедления. |
|
| Дополнительные функции | Встроенный ПИД контроль, стандартная функция коммуникации RS485 и выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через манипулятор, настройка через RS485 и вверх/вниз настройка, и т.д. |
| Защитные функции | Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д. |
| Условия эксплуатации | Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G |
| Структура | Способ охлаждения: принудительное воздушное охлаждение. |
| Модель | Напряжение питания | Мощность двигателя (кВт) | Мощность KVA | Вых. ток в А | Ток 60s в А |
| Z401T2B | 1ph 220V AC-50/60Hz | 0.4 | 1.0 | 2.5 | 3.75 |
| Z751T2B | 1ph 220V AC-50/60Hz | 0.75 | 2.0 | 5.0 | 7.50 |
| Z152T2B | 1ph 220V AC-50/60Hz | 1.5 | 2.8 | 7.0 | 10.50 |
| Z222T2B | 1ph 220V AC-50/60Hz | 2.2 | 4.5 | 11.0 | 16.50 |
| Z751T4B | 3ph 380V AC-50/60Hz | 0.75 | 2.2 | 2.7 | 4.05 |
| Z152T4B | 3ph 380V AC-50/60Hz | 1.5 | 3.2 | 4.0 | 6.00 |
| Z222T4B | 3ph 380V AC-50/60Hz | 2.2 | 4.0 | 5.0 | 7.50 |
| Z402T4B | 3ph 380V AC-50/60Hz | 4.0 | 6.8 | 8.6 | 12.90 |
| Z552T4B | 3ph 380V AC-50/60Hz | 5.5 | 10.0 | 12.5 | 18.75 |
| Z752T4B | 3ph 380V AC-50/60Hz | 7.5 | 14.0 | 17.5 | 26.25 |
| Z113T4B | 3ph 380V AC-50/60Hz | 11 | 19 | 24 | 36 |
| Z153T4B | 3ph 380V AC-50/60Hz | 15 | 26 | 33 | 49.5 |
| Z183T4B | 3ph 380V AC-50/60Hz | 18.5 | 32 | 40 | 60 |
| Z223T4B | 3ph 380V AC-50/60Hz | 22 | 37 | 47 | 70.5 |
| Z303T4B | 3ph 380V AC-50/60Hz | 30 | 50 | 60 | 80.4 |
Преобразователь серии Z - компактная универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
Преобразователя данной серии имеют возможность крепления на ДИН-рейку
- Диапазон регулировки выходной частоты - 0,1…400 Гц.
- Перегрузочная способность - 150% номинального момента в течение 60с.
- Встроенный PID-регулятор.
- Последовательный интерфейс RS-485 (протокол Modbus).
- Встроенный пульт управления
- 4 цифровых многофункциональных программируемых входов.
- 2 аналоговых входа (4-20мА, -10/+10В).
- 1 релейный и 1цифровой (с открытым коллектором).
- 1 аналоговый выход для подключения стрелочного прибора.
- Возможность крепления на ДИН-рейку
